Mohala o fokolang oa motlakase o bua ka mohala o fokotsang lebelo le phahameng la 10KV ho ea ho 380 / 220v ka mochine oa ho fana, ke hore, mohala o tlaase o rometsoeng ho tloha seteisheneng ho ea ho thepa.

Mohala oa kabo ea motlakase o tlase o lokela ho nahanoa ha ho etsoa moralo oa mokhoa oa ho kenya mohala oa seteishene.Bakeng sa lithupelo tse ling tse nang le ts'ebeliso e kholo ea matla, workshop e boetse e na le setsi sa motlakase.Transformer e fana ka matla ho lisebelisoa tsa motlakase, athe Bakeng sa lithupelo tse nang le ts'ebeliso e fokolang ea matla, phepelo ea motlakase e fanoa ka kotloloho ke sesebelisoa sa phepelo.

Mokhoa oa kabo ea matla a tlase

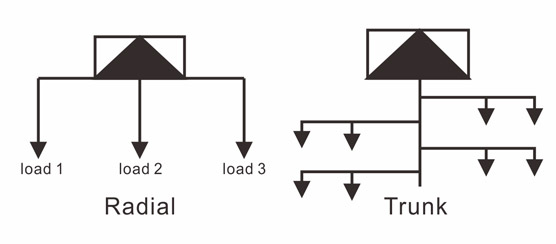

Mohala oa kabo ea motlakase o tlase o entsoe mme o behiloe ho latela mofuta, boholo, kabo le mofuta oa mojaro.Ka kakaretso, ho na le mekhoa e 'meli ea kabo, mofuta oa radial le kutu, joalo ka ha ho bonts'itsoe setšoantšong se ka ho le letona.

Mehala ea radial e na le ts'epo e ntle, empa litšenyehelo tse phahameng tsa matsete, kahoo hona joale lithapo tsa motlakase tse tlase-voltage li sebelisoa hangata mofuta oa kutu, o ka fumanang phetoho e lekaneng.Ha theknoloji ea tlhahiso e fetoha, mohala oa kabo ha o hloke ho ba le liphetoho tse kholo.Theko ea motlakase e batla e le tlaase, e leng litšobotsi tsa eona tse peli tse kholo.Ha e le hantle, mabapi le ho tšepahala ha phepelo ea matla, ha e ntle joaloka mofuta oa radial.

Mefuta ea lithapo tsa phano ea motlakase o tlase

Ho na le mekhoa e 'meli ea ho kenya lithapo tsa kabo ea motlakase o tlase, e leng, mokhoa oa ho beha lithapo le mokhoa oa ho beha mela e holimo.

Hobane mohala oa mohala o behiloe ka tlas'a lefatše, o na le tšusumetso e fokolang ea tlhaho lefats'eng le ka ntle, joalo ka moea o matla le leqhoa, 'me ha ho na likhoele tse pepesehileng fatše, kahoo e khabisa ponahalo ea motse le tikoloho ea mohaho, empa litšenyehelo tsa lichelete. ea mohala oa mohala o phahame, 'me tlhokomelo e thata haholoanyane., melemo ea mela e holimo e fapane haholo.Ka hona, bakeng sa libaka tse se nang litlhoko tse khethehileng, wiring e tlaase-voltage e amohela mokhoa oa holimo.

Mehala e tlase e nang le matla a tlase hangata e entsoe ka lipalo tsa lepolanka kapa tsa samente ho etsa lipalo tsa mohala, 'me libotlolo tsa porcelain li sebelisetsoa ho lokisa likhoele tse holim'a matsoho a sefapano.Sebaka pakeng tsa lipalo tse peli ke hoo e ka bang 30 ~ 40M lebaleng, 'me e ka fihla 40 ~ 50M sebakeng se bulehileng.Sebaka se pakeng tsa lithapo ke 40 ~ 60 cm.Ho hlongoa ha mohala ho khutšoanyane ka hohle kamoo ho ka khonehang.Ho bonolo ho hlokomela le ho lokisa.

Lebokose la kabo setšeng sa kaho

Mabokose a kabo libakeng tsa kaho a ka aroloa ka mabokose a kakaretso a kabo, mabokose a tsitsitseng a kabo le mabokose a phano ea mehala.

Lebokose la kabo ka kakaretso:

Haeba e le transformer e ikemetseng, transformer le lebokose le ka sehloohong la kabo ka mor'a hore li kenngoe ke ofisi ea phepelo ea matla.Lebokose le ka sehloohong la kabo le na le sekhechana sa potoloho ea motlakase o tlase, li-watt-hour tse sebetsang le tse sebetsang hantle, li-voltmeters, li-ammeters, li-switch switch switch le mabone a bonts'ang.Mohala oa mohala oa lekala ka leng oa setša sa kaho o lokela ho hokelloa lebokoseng la kabo ea lekala ka mor'a lebokose le leholo la kabo.Haeba e le transformer e entsoeng ka lipalo, mabokose a mabeli a kabo a kenngoa holim'a palo, 'me sefofane se ka tlaase sa lebokose se feta 1.3m ho tloha fatše.DZ series low-voltage circuit breakers li sebelisoa ka lebokoseng la kabo.Kakaretso ea potoloho ea potoloho e khethiloe ho ea ka sekhahla se lekantsoeng sa transformer.Mohala o mong le o mong oa lekala o laoloa ke mochine oa potoloho o nang le matla a fokolang.Bokhoni ba mochine oa potoloho bo khethiloe ho ea ka tekanyo e phahameng ea hona joale ea potoloho.Haeba ea hajoale e le nyane, e lokela ho ba Khetha sesebelisoa sa ho lutla (boemo bo phahameng ba sesebelisoa sa ho lutla ke 200A).Palo ea li-sub-circuit breakers e lokela ho ba e 'ngoe ho isa ho tse peli ho feta palo ea makala a entsoeng e le makala a bekapo.Lebokose la kabo ea sebaka sa kaho ha le na lisebelisoa tsa hajoale le li-voltmeter bakeng sa ho lekola.

Haeba e se transformer e ikemetseng, empa ho sebelisoa transformer ea pele, lebokose le ka sehloohong la kabo le lebokose la kabo ea shunt li kopantsoe, 'me li-watt tsa lihora tse sebetsang le tse sebetsang li kenngoa.Ho qala ka lebokose le ka sehloohong la kabo, mohala o ka morao o nka TN-S tsamaiso ea terata e meraro ea mekhahlelo e mehlano, 'me khetla ea tšepe ea lebokose la kabo e hloka ho hokahanngoa le ts'ireletso ea zero.

Lebokose la kabo le tsitsitseng:

Ka lebaka la mohala oa lisebelisoa tse ngata o behiloeng sebakeng sa kaho, tsamaiso ea motlakase e nka mofuta oa radial, 'me lebokose le leng le le leng le tsitsitseng la kabo ke ntlha ea ho qetela ea lekala lena, kahoo hangata le behoa haufi le lisebelisoa tsa motlakase tsa lekala lena.

Khetla ea lebokose la motlakase la kabo e tsitsitseng e entsoe ka poleiti e tšesaane ea tšepe, 'me ka holimo e lokela ho ba pula.Bophahamo ba 'mele oa lebokose ho tloha fatše bo boholo ho feta 0.6m,' me tšepe ea angle e sebelisoa e le tšehetso ea leoto.Ke 200 ~ 250A feela switch e kholo, e sebelisang sesebelisoa sa ho lutla ha lipalo tse 'ne, matla ke tekanyo e phahameng ka ho fetesisa ea lisebelisoa tsa motlakase ka lebokoseng, ha ho nahanoa ka maemo a fapaneng, e ka etsoa ho latela maemo a lisebelisoa tse fapaneng tse sebelisoang sebakeng sa kaho. , joalo ka ho nahana hore lebokose le leng le le leng le ka kopanngoa le tora ea crane kapa Welder.Li-switches tse 'maloa tsa shunt li kentsoe ka mor'a sesebelisoa se seholo,' me ho sebelisoa li-switches tsa ho lutla ha lipalo tse 'ne,' me matla a kopantsoe ho latela litlhaloso tsa lisebelisoa tse tloaelehileng tsa motlakase.Mohlala, sesebelisoa se seholo se sebelisa sesebelisoa sa ho lutla sa 200A, se nang le makala a mane, 60A tse peli le 40A tse peli.Boema-kepe bo ka tlase ba switjha ea shunt bo lokela ho ba le fuse ea porcelain plug-in e le sebaka se hlakileng sa ho khaoha 'me se sebelisoe e le setsi sa ho thaepa lisebelisoa.Boema-kepe bo ka holimo ba fuse bo hokahane le boema-kepe bo ka tlase ba sesebelisoa sa ho lutla, 'me boema-kepe bo ka tlase ha bo na letho bakeng sa likhoele tsa lisebelisoa.Ha ho hlokahala, phetoho ea karolo e le 'ngoe e lokela ho kenngoa ka lebokoseng, e loketse ho sebelisoa le lisebelisoa tsa karolo e le' ngoe.

E le ntlha ea ho qetela ea mohala oa lekala, e le ho matlafatsa ts'epo ea ts'ireletso ea motheo oa ho se nke lehlakore.Ho pheta-pheta fatše ho lokela ho etsoa lebokoseng le leng le le leng le tsitsitseng la kabo.

Kamora hore terata e kenngoe ka lebokoseng, mohala oa zero o sebetsang o hokahantsoe le boto ea terminal, mola oa mohato o hokahantsoe ka kotloloho le koung e kaholimo ea sesebelisoa sa ho lutla, 'me mohala o sirelletsang o koalehile holim'a bolt ea fatše holim'a khetla. lebokose la kabo le ho theoa khafetsa.Ka mor'a lebokose la kabo Mohala oa zero oa tšireletso o hokahane le bolt ena.

Lebokose la kabo ea mohala:

Sebopeho sa lebokose la kabo ea mohala se tšoana le sa lebokose le tsitsitseng la kabo.E hokahane le lebokose le tsitsitseng la kabo e nang le thapo e feto-fetohang ea rabara 'me e isoa sebakeng se haufi le lisebelisoa tsa motlakase, joalo ka ho tloha mokatong o ka tlase ho ea mokatong o ka holimo oa kaho.Ho boetse ho na le switjha ea ho lutla ka lebokoseng, 'me bokhoni bo nyane ho feta ba lebokose le tsitsitseng.Mohaho o le mong oa phetoho le sokete li lokela ho kenngoa ho fana ka matla a karolo e le 'ngoe bakeng sa lisebelisoa tsa motlakase tsa mohato o le mong.Khetla ea tšepe ea lebokose la kabo e lokela ho hokahanngoa le ts'ireletso ea zero.
